小模數齒輪插齒加工刀具主要結構參數說明分別如下，供參考了解。

插齒刀主要有兩種結構形式;碗、盤形插齒刀和錐柄插齒刀，見圖。

1、小模數齒輪碗、盤形插齒刀具：

2、小模數齒輪錐柄插齒刀具：

小模數齒輪碗形、盤形插齒刀，其公稱分度圓直徑有φ40和φ63兩種。其主要結構尺寸見表。

1、分度圓直徑φ40mm碗形、盤形插齒刀結構參數：

2、分度圓直徑φ63mm碗形、盤形插齒刀結構參數：

小模數齒輪錐柄插齒刀其公稱分度圓直徑有φ12、φ16和φ25三種。其主要結構尺寸見表。

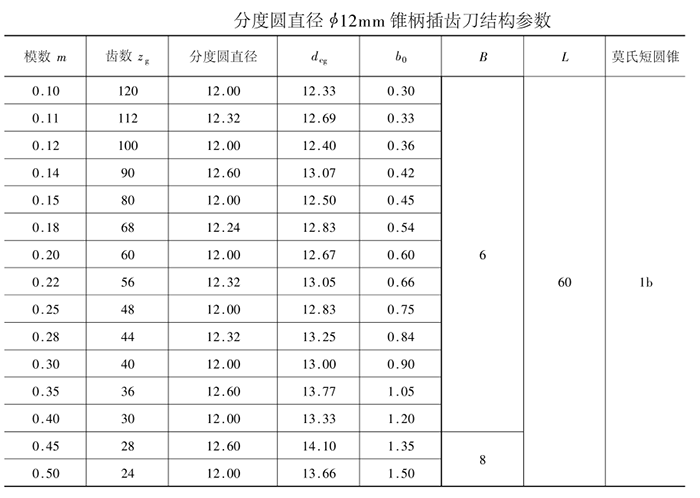

1、分度圓直徑φ12mm錐柄插齒刀結構參數：

2、分度圓直徑φ16mm錐柄插齒刀結構參數：

3、分度圓直徑φ25mm錐柄插齒刀結構參數：
